一、质料简介

JME改性环氧砂浆（修补型）是以改性环氧树脂和胺类固化剂为主体的无溶剂型双组分高性能结构修复与防护质料，，，，，，主要用于混凝土结构的缺陷修复与外貌防护。
。。。。。



二、性能特点

1. 高强度、强粘结力、优异的韧性。
。。。。。

2. 耐老化、耐侵蚀、耐水性能优异。
。。。。。

3. 工艺性好，，，，，，立面、仰面施工不流淌。
。。。。。



三、主要用途

混凝土结构缺陷修复与外貌防护。
。。。。。

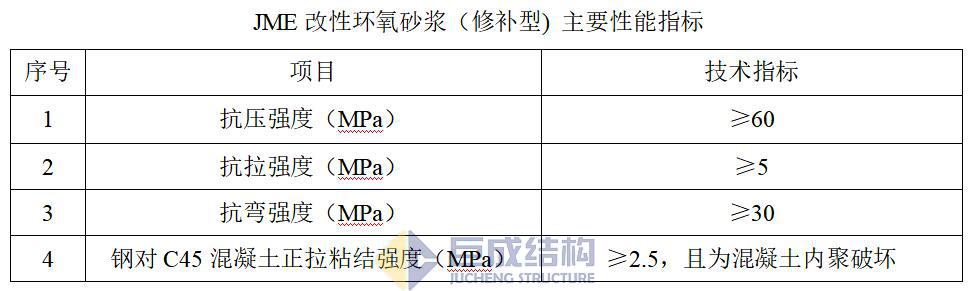

四、主要性能指标





五、使用要点

1. 粘接面处理：凿除基面松散部分，，，，，，基面应无油污、浮灰及其它杂物。
。。。。。

2. 配制界面剂并涂刷：用配制好的环氧砂浆界面剂在基面涂刷一遍。
。。。。。

3. 配制砂浆：首先将A、B两组分按重量比3：1划分称量，，，，，，然后倒入容器中用电动搅拌器匀速搅拌3分钟左右，，，，，，直到呈色一致。
。。。。。一次配制不宜过多，，，，，，随配随用。
。。。。。

4. 涂抹：待界面剂初凝（外貌不流动、指触拉丝）时用抹刀将砂浆涂抹到混凝土外貌，，，，，，用力压实。
。。。。；；；；费跎敖Ψ植阃磕，，，，，，立面及仰面施工每层厚度宜小于10mm，，，，，，平面施工不大于30mm。
。。。。。应在前一层固化后施工后一层。
。。。。。面层涂抹时要边压实边抹光。
。。。。。

5. 固化：5℃～35℃情形下72小时可受力使用。
。。。。。若情形温度低于5℃，，，，，，可接纳升温步伐或延伸养护时间。
。。。。。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：18.5kg/㎡(厚度10mm，，，，，，未计消耗）



七、包装贮存

1. 包装：100kg/大组、30kg/小组。
。。。。。

2. 本品应在5℃～40℃干燥库房内贮存，，，，，，贮存期12个月。
。。。。。

3. 本品清静无毒、非易燃易爆，，，，，，可使用一般交通工具运输。
。。。。。
